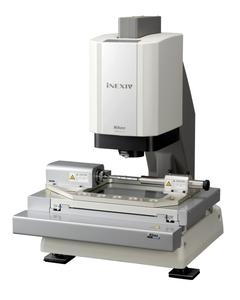

| 产品名称：尼康VMA-2520影像仪
产品简介： 在继承了NEXIV VMR系列的易操作和图像处理能力的同时，实现了小型化 轻量化 空间节省的低倍率专用入门机型。在250x200mm的XY行程的基础上，实现了200mm的Z轴行程和73.5mm的工作距离，能够方便地对机械部件、成形产品、医疗部件等具备一定高度和高度差的部件进行测量。
VMA-2520详细介绍： 放大倍率与视场(mm)
光学放大倍率 0.35x 0.6x 1x 1.8x 3.5x
总放大倍率 14x 24x 40x 73x 141x
视场(mm) 13.3x10 7.8x5.8 4.7x3.5 2.6x1.9 13.3x1 总放大倍率为将19英寸TFT显示器设定为SXGA（1280x1024像素）模式时显示器显示的放大倍率 规格
行程（XxYxZ） 250x200x200mm
最小读数值 0.1µm
被测物最大重量 15kg
最大容许指示误差（XY） MPEe1:2+8L/1000µm(被测物重量5kg以下)
MPEe2:3+8L/1000µm
（Z） MPEe1:3+L/50µm
摄像头 彩色1/3英寸CCD（逐行扫描）/黑白（选配件）
工作距离 73.5mm/使用激光自动对焦时为63mm(选配件)
放大倍率/视场 参照上表
自动对焦 影像自动对焦/激光自动对焦（选配件）
照明 透射，垂直落射、8段LED环形照明
电源 100V-240V---\50/60Hz
能耗 5A-2.5A(不含计算机主机等周边设备的能耗)
主机尺寸 （W）565x(D)690x(H)740mm(最小高度)/(重量)约72kg
主机+测量台+控制器尺寸 （W）650x(D)700x(H)1360mm/(重量)约123kg
控制器尺寸 （W）145x(D)400x(H)390mm/(重量)约13kg
占地（WxD） 2000x1000mm(含测量台、塔式PC及操作台) |
|
|
|
