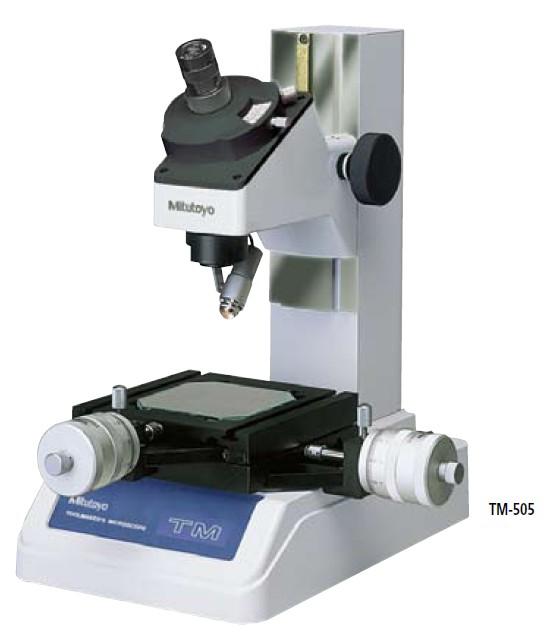

| TM-505
176 系列 — 工具显微镜
• 转动刻度盘，对准十字线分划板与工件图 像，实现角度测量。
• 照明强度可调。
性能参数
型号
TM-505
TM-510
货号
100V
176-811
176-812
110V
176-811C
176-812C
120V
176-811A
176-812A
220V
176-811DC
176-812DC
240V
176-811E
176-812E
XY测量范围
50*50mm(2″*2″)
100*50mm(4″*2″)
有效工作区
96*96mm(5.98″*5.98″)
150*92mm(9.45″*5.98″)
最大工件高度
115mm(4.53″)
107mm(4.21″)
最大工件宽度
5kg(11lbs.)
测量仪
选件
光管
单目目镜(屈光度可调)
俯角：30°
十字线分划板(176-126)
角度刻度盘
旋转：360°
最小读数：6′(使用游标)
目镜(176-116)
15×(视野范围：13mm/.51″)
物镜(176-138)
2×(工作距离：67mm/2.64″)
总倍率
30×
透射照明
光源：钨丝灯泡(24V，2W)
带有绿色滤光片
光强度可调
反射照明
光源：钨丝灯泡(24V，2W)
光强度可调
电源
100/110/120/220/240V
AC，50/60Hz
尺寸
210*333*391mm(8.27″*13.11″*15.39″)
240*333*391mm(9.45″*13.11″*15.39″)
重量
13.5g
14.5g |
|
|
|
