| 特点

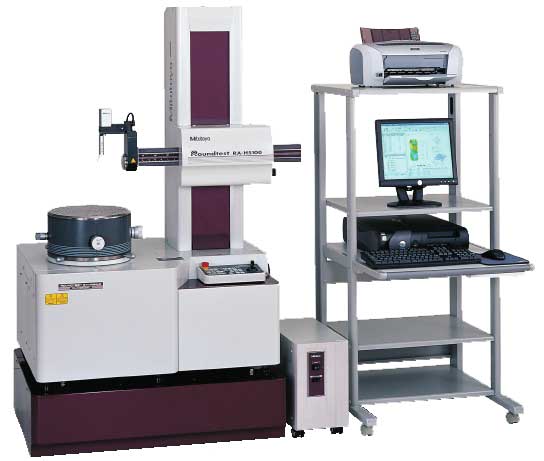

三丰公司独创的圆度/圆柱形状测量仪颇具新意，能在独立/同步的多轴电脑数控下进行自动测量。本系列的CNC机型不
仅精度、可靠性高，而且测量效率极高。
一机二用、既能测量圆度，又能测量表面粗糙度，工件不必为了测量粗糙度而重新夹装。粗糙度的测量轴向、周向均可进行。
技术参数
旋转工作台
回转精度(径向)： (0.02+4H/10000)μm;*(H为测量高度(mm))
回转精度(轴向)： (0.02+6X/10000)μm;*(X为离旋转工作台轴的距离(mm))
旋转速度： 2,4,6,10rpm(20rpm:自动调心)
工作台有效直径： 300mm
最大调心幅度： ±5mm
最大调水平幅度： ±1°
最大测量直径： 356mm
最大工件直径： 680mm
台面最大承重： 80kg(65kg:自动调心)
垂直轴(Z轴)
垂直移动： 350mm(550mm)*
直线度(λc2.5)： 0.05μm/100mm,0.14μm/350mm(0.2μm/550mm)*
与转台轴的平行度： 0.2μm/350mm(0.32μm/550mm)*
定位速度： 最大60mm/s
测量速度： 0.5,1,2,5mm/s
最大检测高度： 350mm(外径),350mm(内径)[550mm(外径/内径)]*
最大检测深度： φ12.7x26mm,φ32x104mm
水平臂(X轴)
水平移动： 225mm
直线度(λc2.5)： 0.4μm/200mm
与转台轴的垂直度： 0.5μm/200mm
定位速度： 最大50mm/s
测量速度： 0.5,1,5mm/s
测针和测头：
测量范围： ±400μm(±5mm;跟踪范围)
测力： 40mN
标准测针： 12AAF150,硬质合金球,φ1.6mm
测量方向： 双方向
测头角度调整： 固定
供气：
气压： 390kpa(4kgf/cm2)
耗气量： 45L/min
电源： 100VAC-240VAC,50/60Hz
尺寸(WxDxH)： 1260x710x1700mm(1260x710x1900mm:AH型)
重量： 650kg(670kg)*;带有仪器架:100kg;带有防震台架:170kg;(*高立柱型)
性能参数
型号
RA-H5100CNC(标准立柱)
RA-H5100CNC(高立柱)
货号* 带有仪器架
211-837*
211-838*
带有防震台架
211-837*-2
211-838*-2
立柱移动
350mm(标准立柱)
550mm(高立柱)
*"为区分交流电源电缆，在货号后加上以下后缀:
A适于UL/CSA,C适于适于台湾地区,D适于CEE,E适于BS,DC适于CCC,K适于EK,无后缀适于JIS/100V |
|
|
|
