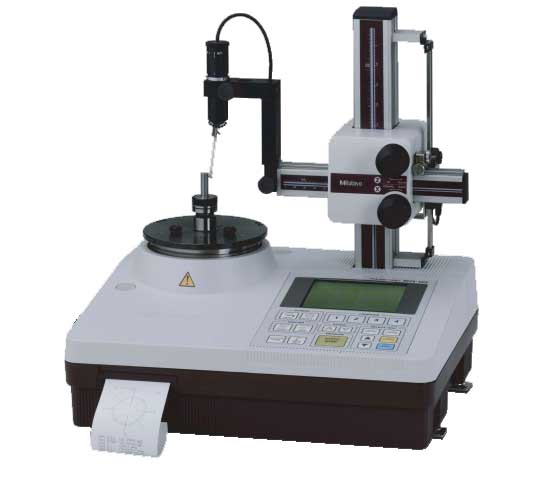

| 特点
·控制面板中按键大且布局直观，便于操作。
·单键设置调用功能：预存了复杂设置，随时单键调用。零点设置功能：检出器水平调零一键到位，免去经常仔细定位的麻烦。
·调整垂直方向(Z轴)和径向(X轴)的操作手柄置于滑块上，便于操作。
·虽然价格低，但其旋转工作台气浮轴承的旋转精度高达(0.04+6H/10000)μm,与高级机型相比毫不逊色。
·配有大型号液晶面板显示器，测量结果与所记录数据图表易于查看。
·本设备机体小巧，内置集成电路并配有打印机，适用狭小的检测空间。
技术参数
旋转工作台
重复精度： (0.04+6H/10000)μm;*(H为测量高度(mm))
旋转速度： 6rpm
工作台有效直径： 150mm
最大测量直径： 100mm
最大工件直径： 320mm
台面最大承重： 10kg
垂直轴(Z轴)
垂直移动： 117mm
最大检测高度： 离旋转工作台152mm
最大检测深度： 100mm(最小内径:30mm)
水平臂(X轴)
水平移动： 75mm(包括工作台旋转中心25mm的突出量)
测针和测头：
测量范围： ±1000μm
测力： 70-100mN
标准测针： 12AAB681,硬质合金球,φ1.6mm
测量方向： 双方向
测头角度调整： ±45°(带刻度)
数据分析器：
处理器： 内置
数据分析项： 圆度,同轴度,同心度,平面度,径向圆周跳动
用于圆度评估的参考圆： LSC,MZC,MIC,MCC
记录器： 内置行式热敏打印机(外部打印机:选件)
记录的放大倍率： X5-X200,000(15级)
粗糙度成分的降低： 低通滤波器,带通滤波器
滤波类型： 2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正),高斯滤波器,滤波器关断
截止值： 15upr,5upr,150upr,500upr,15-150upr,15-500upr,50-500upr
测量段数： 1至5段:圆度,同轴度,平面度;1至3段:径向圆周跳动;2段:同心度
供气：
气压： 390kpa
耗气量： 30L/min
电源： 100VAC-240VAC,50/60Hz
尺寸(WxDxH)： 450x360x486mm
重量： 26kg |
|
|
|
