| 特点

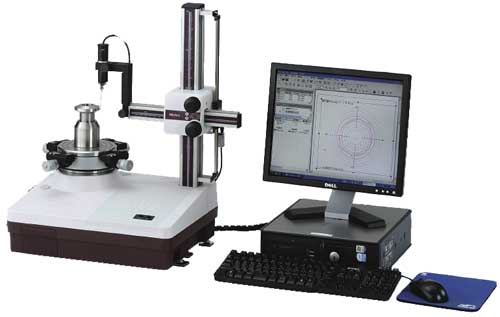

Roundtest RA-120/120P：袖珍型，价格适中，易于使用，适于车间环境中对工件的几何测量。其数据分析完全可以满足实验
圆度测量仪的要求，检出器的测量范围宽达±1000μm，精度旋转工作台具有很高的旋转精度。
RA-120P基于PC，通过ROUNDPAK软件控制所有操作。
技术参数
旋转工作台
重复精度
径向： (0.04+6H/10000)μm;*(H为测量高度(mm))
轴向： (0.04+6X/10000)μm;*(X为测量半径(mm))
旋转速度： 6rpm
工作台有效直径： φ150mm
最大调心幅度： ±3mm
最大调水平幅度： ±1°
最大测量直径： φ280mm
最大工件直径： φ440mm
台面最大承重： 25kg
垂直轴(Z轴)
垂直移动： 280mm
最大检测高度： 离旋转工作台280mm
最大检测深度： 100mm(最小内径:30mm)
水平臂(X轴)
水平移动： 165mm(包括工作台旋转中心25mm的突出量)
测针和测头：
测量范围： ±1000μm
测力： 70-100mN
标准测针： 12AAB681,硬质合金球,φ1.6mm
测量方向： 双方向
测头角度调整： ±45°(带刻度)
数据分析器：
处理器： 内置(配备了Roundpak-120P的PC)*
数据采集点数： 最大3600点/转
数据分析项： 圆度,同轴度,同心度,平面度,径向圆周跳动,轴向圆周跳动,与轴的垂直度,与平面的垂直度,厚度
偏差,平行度
用于圆度评估的参考圆： LSC,MZC,MIC,MCC
记录器： 内置行式热敏打印机(外部打印机:选件)*
记录的放大倍率： X5-X200,000,自动(X1-X500,000)*
粗糙度成分的降低： 低通滤波器,带通滤波器
滤波类型： 2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正),高斯滤波器,滤波器关断
截止值： 15upr,5upr,150upr,500upr,15-150upr,15-500upr,50-500upr,手动设定*
测量段数： 最大5段(100段)*
*RA-120P
· 切口测量
· 基线/测量数据的重新计算
· 裸线偏心补偿
· 3D显示的旋转**
· 实时显示**
· 简化图表列排(单独图表排列)**
· 发线、辅助线、隐藏线、填充线**
· 被测数据的颜色设定**
· 生成剖面的偏离记录**
· 记录剖面的缩放**
· 数据删除**
· 图形分析（被测点间的位移/角度）**
· 频谱分析**
· 单齿分析**
· 谐波分析**
· 输出文本数据（适于CSV格式）**
**ROUNDPAK软件的功能
供气：
气压： 390kpa
耗气量： 30L/min
电源： 100VAC-240VAC,50/60Hz
尺寸(WxDxH)： 450x360x636mm
重量： 32kg(主机),2kg(空气调节剂) |
|
|
|
