| 特点

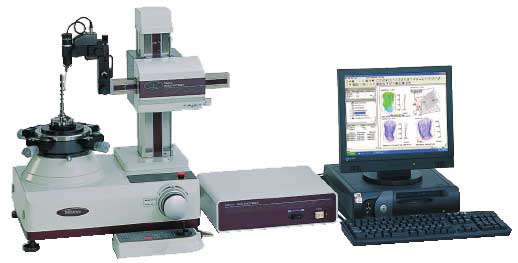

RA-1400/1500圆度定义是配备了自动测量、圆弧测量、数字调整工作台（DAT）等尖端技术的圆度测量系统，能简单，快速地对
工件进行调心、调水平。
特别是RA-1500,该型号配备了测量圆柱度/直线度的高精密度电动立柱，其直线度的测量精确度高达0.3μm/150mm。
技术参数
旋转工作台
回转精度(径向)： (0.02+6H/10000)μm;*(H为测量高度(mm))
回转精度(轴向)： (0.02+6R/10000)μm;*(R为测量半径(mm))
旋转速度： 4,6,10rpm
工作台有效直径： 150mm
最大调心幅度： ±3mm(带有DAT功能)
最大调水平幅度： ±1°(带有DAT功能)
最大测量直径： 100mm
最大工件直径： 400mm*¹
台面最大承重： 10kg
垂直轴(Z轴)
垂直移动： 150mm
直线度(窄范围)： 0.15μm/50mm*²
直线度(全范围)： 0.3μm/150mm*²
与转台轴的平行度： 0.3μm/150mm*²
定位速度： 利用操纵杆，最大15mm/s(也可手动进给)
测量速度： 0.5,1,2,5mm/s
最大检测高度： 150mm(外径),150mm(内径)
最大检测深度： 90mm
水平臂(X轴)
水平移动： 75mm(包括工作台旋转中心25mm的突出量)
定位速度： 利用操纵杆，最大8mm/s(也可手动进给)
测针和测头：
测量范围： ±400μm
测力： 7-10mN
标准测针： 12AAB681,硬质合金球,φ1.6mm
测量方向： 双方向
测头角度调整： ±45°(带刻度)
数据分析系统：
分析软件： Roundpak
滤波类型： 2CRPC-75%(相位校正),2CRPC-50%(相位校正),2CR-75%,2CR-50%,高斯滤波器,滤波器关断
截止值： 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,
150-1500upr,手动设定*
用于圆度评估的参考圆： LSC,MZC,MIC,MCC
供气：
气压： 390kpa(4kgf/cm²)
耗气量： 30L/min
电源： 100VAC-240VAC,50/60Hz
尺寸(WxDxH)： 635x430x620mm
重量： 95kg
*如选用测针夹钳(12AAB597),则测量范围可扩展至φ70mm至φ220mm,如需进行离工作台旋转中心小于或等于20mm、离工作台面小于
或等于20mm的径向测量,则需使用附件台选件(356038)。
*2仅适用于RA-1500。 |
|
|
|
