| 特点

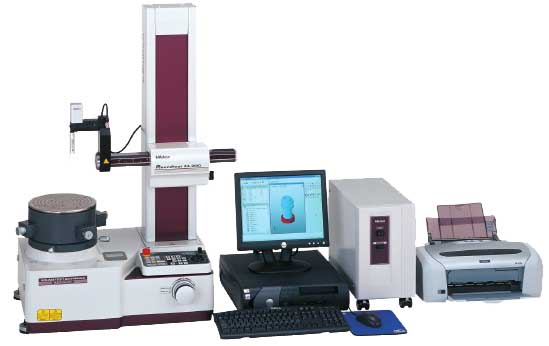

三丰公司独创的圆度/圆柱形状测量仪颇具新意，能在独立/同步的多轴电脑数控下进行自动测量。本系列的CNC机型不
仅精度、可靠性高，而且测量效率极高。
一机二用、既能测量圆度，又能测量表面粗糙度，工件不必为了测量粗糙度而重新夹装。粗糙度的测量轴向、周向均可进行。
技术参数
旋转工作台
回转精度(径向)： (0.02+3.8H/10000)μm;*(H为测量高度(mm))
回转精度(轴向)： (0.02+3.8X/10000)μm;*(X为离旋转工作台轴的距离(mm))
旋转速度： 2,4,6,10rpm
工作台有效直径： 235mm
最大调心幅度： ±3mm
最大调水平幅度： ±1°
最大测量直径： 256mm
最大工件直径： 580mm
台面最大承重： 30kg
垂直轴(Z轴)
垂直移动： 300mm(500mm)*
直线度(λc2.5)： 0.12μm/100mm,0.18μm/300mm(0.3μm/500mm)*
与转台轴的平行度： 0.7μm/300mm(1.2μm/500mm)*
定位速度： 最大35mm/s
测量速度： 0.5,1,2,5mm/s
最大检测高度： 300mm(外径),300mm(内径)[500mm(外径/内径)]*
最大检测深度： 104mm(φ32mm或更大)
水平臂(X轴)
水平移动： 175mm(包括工作台旋转中心25mm的突出量)
直线度(λc2.5)： 0.7μm/150mm
与转台轴的垂直度： 1.0μm/150mm
定位速度： 最大20mm/s
测量速度： 0.5,1,5mm/s
测针和测头：
测量范围： ±400μm(±5mm;跟踪范围)
测力： 40mN
标准测针： 12AAF150,硬质合金球,φ1.6mm
测量方向： 双方向
测头角度调整： 固定
供气：
气压： 390kpa(4kgf/cm²)
耗气量： 30L/min
电源： 100VAC-240VAC,50/60Hz
尺寸(WxDxH)： 940x475x900mm(940x475x1100mm:AH型)
重量： 180kg(200kg);(*高立柱型) |
|
|
|
