| 特点

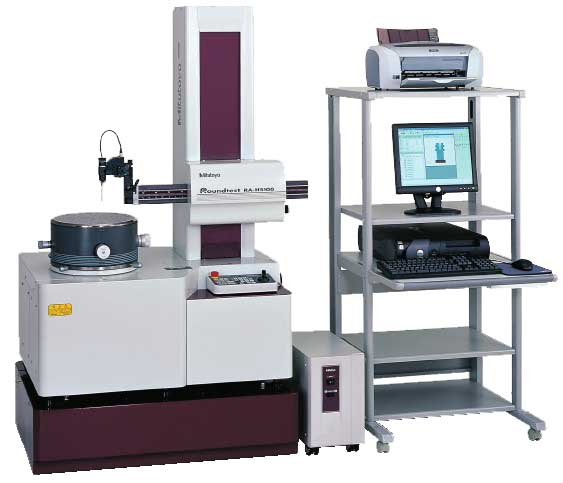

RA-H5100AS/AH型粗糙度/圆柱度测量仪不仅具有世界级的高精度，而且操作性好，分析能力强。
改进的测量功能，能实现跟踪测量，自动内/外径测量以及周向、轴向的表面粗糙度测量。
技术参数
旋转工作台
回转精度(径向)： (0.02+4H/10000)μm;*(H为测量高度(mm))
回转精度(轴向)： (0.02+6X/10000)μm;*(X为离旋转工作台轴的距离(mm))
旋转速度： 2,4,6,10rpm(20rpm:自动调心)
工作台有效直径： 300mm
最大调心幅度： ±5mm
最大调水平幅度： ±1°
最大测量直径： 400mm
最大工件直径： 680mm
台面最大承重： 80kg(65kg:自动调心)
垂直轴(Z轴)
垂直移动： 350mm:AS型;550mm:AH型
直线度(λc2.5)： 0.05μm/100mm,0.14μm/350mm:AS型;0.05μm/100mm,0.2μm/550mm:AH型;
与转台轴的平行度： 0.2μm/350mm:AS型;0.32μm/550mm:AH型;
定位速度： 最大60mm/s
测量速度： 0.5,1,2,5mm/s
最大检测高度： 350mm(外径),350mm(内径)(550mm(外径/内径):AH型)
最大检测深度： 100mm
水平臂(X轴)
水平移动： 225mm
直线度(λc2.5)： 0.4μm/200mm
与转台轴的垂直度： 0.5μm/200mm
定位速度： 最大50mm/s
测量速度： 0.5,1,5mm/s
测针和测头：
测量范围： ±400μm(±5mm;跟踪范围)
测力： 7-10mN(5级)
标准测针： 12AAB681,硬质合金球,φ1.6mm
测量方向： 双方向
测头角度调整： ±45°(带刻度)
数据分析系统：
分析软件： Roundpak
滤波类型： 2CRPC-75%,2CRPC-50%,2CR-75%(相位校正),2CR-50%(相位校正),高斯滤波器,滤波器关断
截止值： 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,
150-1500upr,手动设定*
用于圆度评估的参考圆： LSC,MZC,MIC,MCC
供气：
气压： 390kpa(4kgf/cm²)
耗气量： 45L/min
电源： 100VAC-240VAC,50/60Hz
尺寸(WxDxH)： 1260x710x1900mm(1260x710x1900mm:AH型)
重量： 650kg:AS型;670kg:AH型;带有仪器架:100kg;带有防震台架:170kg;
性能参数
型号
RA-H5100AS
RA-H5100AH
货号* 带有仪器架
211-823
211-824
带有防震台架
211-823-2
211-824-2
立柱移动
350mm(标准立柱)
550mm(高立柱)
*"为区分交流电源电缆，在货号后加上以下后缀:
A适于UL/CSA,C适于适于台湾地区,D适于CEE,E适于BS,DC适于CCC,K适于EK,无后缀适于JIS/100V |
|
|
|
