| 特点

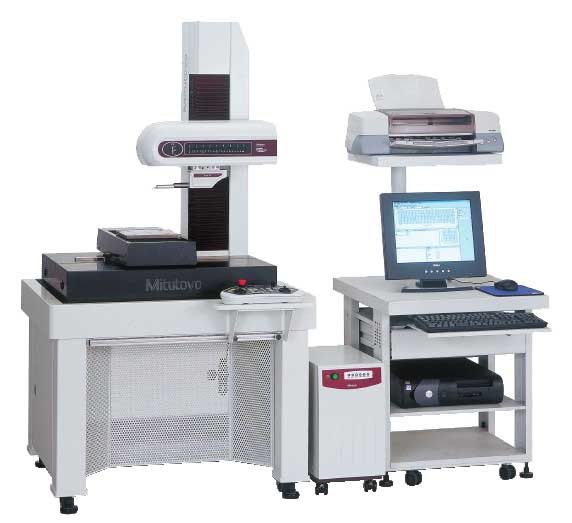

·高精度表面粗糙度测量仪表，用于表面粗糙度与轮廓的CNC测量。
·每轴驱动速度最高可达200mm/秒，实现高速定位，满足多轮廓/多工件的测量任务。
·带α轴的机型可通过电动倾斜检测器，对水平和倾斜表面进行连续测量。
·带Y轴工作台的机型可通过Y轴轴向定位，扩大测量任务的范围，如多工件任务等。
·借助于θ1和θ2这两个与电脑数控机型配套的选件，扩大了电脑数控测量应用的范围。
·通过X轴与Y轴方向的二轴同步控制可进行倾斜平面测量。
·检测部件中装有防撞击安全装置，一旦主机与工件或夹具相撞，检测部件会自动停机。
·配有易于操作的遥控箱：通过两个操纵杆，选定需要操作的轴，即可实现任何移动。键上端的轴向图标易于辨认，轻松操作。
·通过USB与数据处理/分析器通信。
技术参数
X轴(驱动部)
测量范围： 200mm
分辨率： 0.05μm
长度基准： 反射型线性编码器
驱动速度： 200mm/s(最大CNC);0-60mm/s(操纵杆)
测量速度： 0.02-2mm/s
移动方向： 向后
直线度： 0.5μm/200mm
α轴
倾角： -45°至+10°
分辨率： 0.000225°
旋转速度： 1rpm
Z2轴(立柱)
垂直移动： 300mm(500mm)*
分辨率： 0.05μm
长度基准： 反射性线性编码器
驱动速度： 200mm/s(最大CNC);0-60mm/s(操纵杆)
基座尺寸(WxH)： 750x600mm
基座材料： 花岗岩
检测器
范围/分辨率： 800μm/0.01μm,80μm/0.001μm,8μm/0.0001μm
测力： 4mN(货号178-396-2);0.75mN(低测力型。货号178-397-2)
测针针尖： 金刚石,90°/5μmR(60°/2μmR:低测力型)
尺寸(WxDxH)： 800x651x1000mm
(800x651x1200mm)*
重量： 240kg(250kg)*(*高立柱型) |
|
|
|
