Crysta-Apex C 系列 191 系列 — 标准CNC 三坐标测量机 |
 |

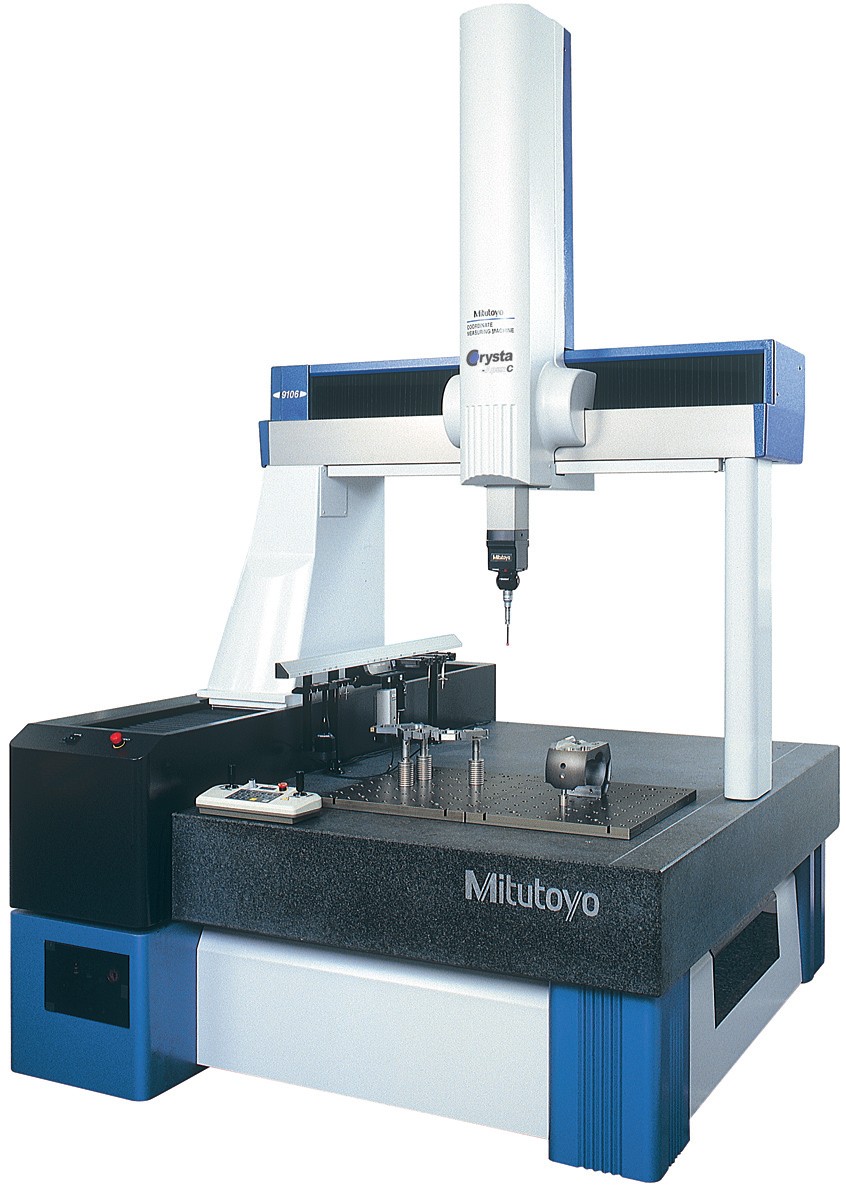

| Crysta-Apex C 系列
191 系列 — 标准CNC 三坐标测量机
采用三丰公司久经考验的CNC 三坐标测量机技术设计、制造的Crysta-Apex C，具有材料轻巧，结构新颖，移动稳定性高，高精度,不昂贵。通过温度补偿(16° C 至26° C)，即便在车间也能进行精确测量。除提供点对点测量外， MPP-100 及Metris 激光测头还可进行接触／非接触扫描
技术参数
长度标准: 高精度线性编码器
导引系统: 气浮轴承
最大驱动速度: 520mm/sec
最大加速度: 0.17G
气压: 0.4MPa
空气消耗量: 50L/min (500 系列)
60L/min (700, 900 系列)
100L/min (1200 系列)
150L/min (1600, 2000 系列)
型号 CRYSTA-Apex
S544 CRYSTA-Apex
S574 CRYSTA-Apex
S776 CRYSTA-Apex
S7106 CRYSTA-Apex
S9106 [S9108] CRYSTA-Apex
S9166 [S9168]
测量范围 X轴 505mm 505mm 705mm 705mm 905mm 905mm
Y轴 405mm 705mm 705mm 1005mm 1005mm 1605mm
Z轴 405mm 405mm 605mm 605mm 605mm[805mm] 605mm[905mm]
分辨率 0.1μm 0.1μm 0.1μm 0.1μm 0.1μm 0.1μm
精度 MPEE (1.7+3L/1000)μm, (1.7+4L/1000)μm** (1.7+3L/1000)μm, (1.7+4L/1000)μm** (1.7+3L/1000)μm, (1.7+4L/1000)μm**
MPEP 1.7μm 1.7μm 1.7μm 1.7μm 1.7μm 1.7μm
MPETHP 2.3μm 2.3μm 2.3μm 2.3μm 2.3μm 2.3μm
工作台 材料 花岗岩 花岗岩 花岗岩 花岗岩 花岗岩 花岗岩
尺寸 638 x 860mm 638 x 1160mm 880 x 1420mm 880 x 1720mm 1080 x 1720mm 1080 x 2320mm
工件 最大高度 545mm 545mm 800mm 800mm 800mm [1000mm] 800mm [1000mm]
最大负载 180kg 180kg 800kg 1000kg 1200kg 1500kg
重量（主机） 515kg 625kg 1675kg 1951kg 2231kg [2261kg] 2868kg [2898kg]
** 保证精度的温度范围：16° C - 26° C. |
|
|
|
