| 特点

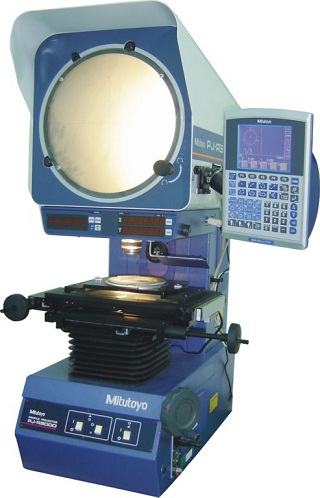

·PJ-A3000系列投影仪大小适中，具有多功能且易于操作。
·清晰地数显XY计数器装于量角器屏幕下方，便于读数。
·数显读数的测角投影屏幕易于进行角度测量。
技术参数
投影图像： 倒像
投影屏幕
有效直径： 315mm(12.4")
屏幕材料： 精细磨砂玻璃
屏幕旋转： ±360°,微调和夹紧
角度分度值： 数显计数器(LED)
分辨率:1'或0.01°(可转换)
范围:±370°
ABS/NC模式转换,调零
参考线： 十字交叉细线
投影镜头： 10X(172-202)(可选:20X,50X,100X)
放大精度
轮廓照明： ±0.1%以下
表面照明： ±0.15%以下
最大工件高度： 参见投影能力(H)以下
轮廓照明
光源： 卤素灯泡(24V,150W)
光学系统： 可调聚光镜垂直照明
功能： 吸热光片、冷却风扇
调焦： 手动调焦
分辨率： 0.001mm或.0001"/0.001mm(.00005"/0.001mm:数显微分头)
电源： 100-240VAC,50/60HZ
重量： 105kg-140kg
性能参数
型号 PJ-A3005R-50 PJ-A3005D-50 PJ-A3005D-50E PJ-A3010F-100 PJ-A3010F-100E
货号（公制型） 302-709* 302-704* 302-708* 302-703* 302-707*
货号（英制/公制型） 302-719* 302-714* 302-718* 302-713* ——
XY工作台行程范围 50x50mm 50x50mm 50x50mm 100x100mm 100x100mm
测量方法 模拟微分头 旋转编码器 旋转编码器 线性编码器 线性编码器
快速释放机制 —— —— —— X和Y轴 X和Y轴
XY工作台面尺寸 152x152mm 152x152mm 152x152mm 250x250mm 250x250mm
XY工作台有效范围 82x82mm 82x82mm 82x82mm 142x142mm 142x142mm
工作台玻璃定货号 380405 380405 380405 12BAE041 12BAE041
旋转功能 —— —— —— —— ——
最大工作台载重 10kg 10kg 10kg 10kg 10kg
备注 带有数显计数器 —— 不带模拟计数器 —— 不带模拟计数器
*提供一个?2mm宝石测针做为?2mm硬质合金测针的替换。
型号 PJ-A3005F-150 PJ-A3005F-150E PJ-A3010F-200 PJ-A3010F-200E PJ-A3000
货号（公制型） 302-702* 302-706* 302-701* 302-705* 302-700*
货号（英制/公制型） 302-712* —— 302-711* —— ——
XY工作台行程范围 150x50mm 150x50mm 200x100mm 200x100mm Fixed
测量方法 线性编码器 线性编码器 线性编码器 线性编码器 ——
快速释放机制 X和Y轴 X和Y轴 X和Y轴 X和Y轴 ——
XY工作台面尺寸 280x152mm 280x152mm 380x250mm 380x250mm 160x145mm
XY工作台有效范围 185x84mm 185x84mm 266x170mm 266x170mm φ70mm
工作台玻璃定货号 381349 381349 382762 382762 200673
旋转功能 —— —— ±3° ±3° ——
最大工作台载重 8kg 8kg 8kg 8kg 15kg
备注 —— 不带模拟计数器 —— 不带模拟计数器 不带模拟计数器
|
|
|
|
