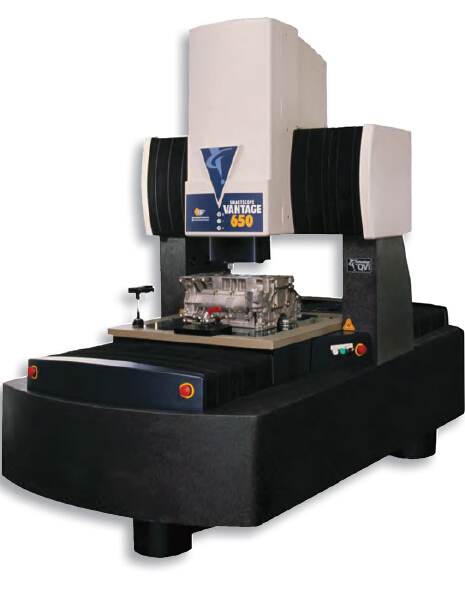

| Vantage系列作为美国OGP最高精度机型，它拥有无可比拟的高精度和高稳定性，并可以兼容OGP所有附件，是实验结构和研究单位的非接触式光学测量仪的首选机型。Vantage 650拥有全世界最大的400mm的超大Z轴量程，是大型模具、航空及航天零部件、汽车发动机零部件测量的最佳选择。作为这个系列的黄金量程的主要参数指标如下：
■标配 □选配
■测量范围(XYZ): 610x660x400mm
■测量系统的尺寸（长/宽/高）: 1370x2500x2430mm,4730kg
■计算机尺寸(长/宽/高): 76x45x56cm，23kg
■分辨率: 0.1μm
□分辨率: 0.05μm，0.04μm
■马达驱动: 4轴 DC伺服马达驱动
□马达驱动:XY液体冷却型线性马达，Z轴和ZOOM为DC伺服马达驱动
■手动工作台控制: 4轴操纵杆(X,Y,Z,变焦) ，具有人性化的多功能的QVI摇杆
■工作台: 有夹具孔且阳极氧化，平台玻璃，75公斤承载力
■变焦镜: 具有专利的10:1 AccuCentric®同轴远心自动校准变焦镜
□物镜配件: 2.0x，0.5x，0.75x，1.5x，2.5x，5.0x，10.0x
□延伸管: 0.67x，2.0x
■照明: 伺服驱动的高性能绿色LED背光(被校准的)，同轴LED表面光，专利的SmartRing LED白光源
□附件: 自动聚焦栅格投影仪
■视频系统: 高分辨率黑白数码CCD
□高分辨率的彩色数码CCD
■影像处理: 10:1次像素分辨率, 256灰色级
□多元传感器选项: 接触式探针和存放站，DRS激光，TTL激光，彩虹激光，羽毛探针，转台
■电力需求: 100-240vac，+5%，50/60Hz,1ф,700W
■额定环境: 18-23°C， ±2°C/小时,30-80%相对湿度(无冷凝水),振动<0.002g , 低于15Hz
■操作环境: 15-30°C
■精度: XY:E2 = (1.8+5L/1000) μm*
□精度: XY:E2 = (1.0+6L/1000) μm （选用0.05μm分辨率的光栅尺）
■精度: Z:E1=(2.5+5L/1000) μm*
□精度: Z:E1=(1.5+5L/1000) μm* (用可选的2.0X镜头与栅格投影仪，TTL激光或DRS-2000激光)
□精度: Z:E1=(1.5+5L/1000) μm* (用可选的DRS-300或-500激光，TP-20或-200接触式探针) |
|
|
|
