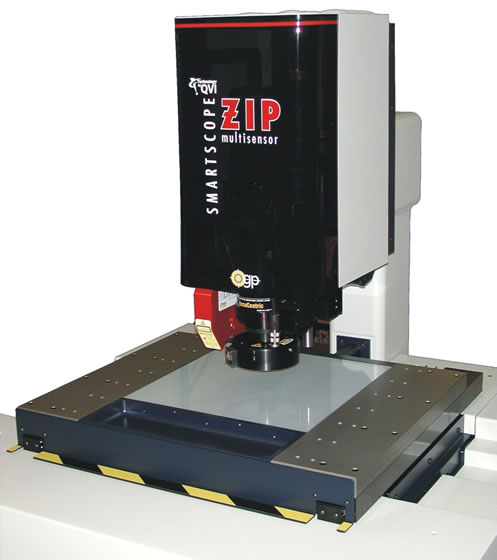

| ZIP 300是一款快速、高精度的落地式测量系统，它结合了强大的光学测量和硬件操作性能并且简单易用。快速的直流伺服马达驱动平台高速移动，缩短测量周期。刚性的铸铁基座确保了运动系统的稳定和测量精度。OGP的ZIP300也可以将Z轴行程拓展到300mm。创新的手持式控制器，集平台控制操纵杆及其他重要运行的控制为一体，符合人体工程学原理。直流伺服马达驱动具有高速运行的性能，铸铁承重结构确保了测量精度的稳定性和独立性。OGP的MeasureMind 3D多元传感测量软件充分利用3D的测量环境，其直观的用户界面结合了完整的几何功能。FOV快速图像处理功能、先进的自动寻边算法，用于提高实际应用中的重复性，令视频测量变得易如反掌。
■标配 □选配
■测量范围（XYZ）：300x 300x 200 mm
□Z轴延伸到300mm
■测量系统尺寸（LWH）：106 x 100 x 180 cm，750kg
■XYZ光栅尺分辨率：0.1 µm
■马达驱动：直流伺服马达
■平台速度：Z轴100mm/秒；X，Y轴 200mm/秒
■工作台：带有夹具孔的加固平台，可拆卸平板玻璃,，30kg承载力
■变焦镜：†专利所有的5:1 AccuCentric® 马达驱动、自动校准变焦镜, 校准位置达10个
■前置透镜：1.0x
■照明：LED背光（绿光）, TTL同轴LED表面光（白光），OGP专利的SmartRing™LED环光
■摄像机：1/2″ 高分辨率彩色CCD，768x 494象素阵列
■影像处理：10:1次象素分辨率，256灰色级
■电力要求：115/230vac，50/60Hz，1Ф , 700W
■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ
■操作环境：15-30℃
■操作系统：Microsoft® WindowsTM XP Professional
■测量软件：OGP MeasureMind®3D多元传感测量软件
■XY平面精度：E2=(1.5+5L/1000)μm
■Z轴线性精度：E1=(3.5+5L/1000)μm
□Z轴线性精度：E1=(2.5+5L/1000)μm （选用2倍透镜/栅格投影仪）
□Z轴线性精度：E1=(2.0+5L/1000)μm （选用TTL激光或者DRS-2000激光）
□Z轴线性精度：E1=(1.0+5L/1000)μm （选用DRS-300或DRS-500激光、TP-20或者TP-200探针） |
|
|
|
