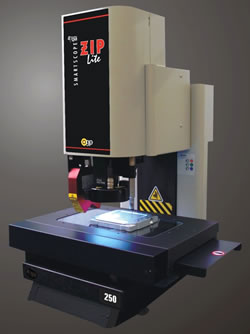

| OGP最新的ZIPLite 250 因其包含了ZIP高端产品所配置的马达驱动的变焦光学系统，所以该机型是高性价比全自动影像检测的最好选择。它的结构紧凑，XYZ的测量行程分别为250×150×150mm，并且可以将X轴加长到300mm，提供了宽广的测量空间。OGP的SmartScope ZIPLite 250采用三轴摇杆控制的电动轴承平台，由安装在坚固的花岗岩平台上的0.5um线性光栅尺进行精确定位。它采用的OGP专利所有的AccuCentric5:1的自动校准变焦镜头保持影像在清晰状态并使其在整个变焦范围同轴。如果选配系列附加镜头和高倍适配管可以进一步提高放大倍率的范围，从而可以进一步扩大应用的灵活性。 LED同轴和表面光源配合OGP专利的白色LED可编程SmartRing环形光源可以应对更加复杂的测量条件。 SmartScope ZIPLite 250也支持探针或DRS激光等多元传感测量方式。
■标配 □选配
■测量范围（XYZ）：250x 150 x 150 mm
□X轴延伸到300mm
■测量系统尺寸（LWH）：55 x 56 x 85 cm，115kg
■XYZ光栅尺分辨率：0.5 µm
□XYZ光栅尺分辨率：0.1µm
■马达驱动：XY轴微步进马达，Z轴直流伺服马达
■工作台：带有夹具孔的加固平台，可拆卸平板玻璃,，14kg承载力
■变焦镜：OGP专利所有的5:1 AccuCentric TeleStar自动校准变焦镜, 校准位置达10个
■物镜：1x
■照明：LED背光（绿光）, TTL同轴LED表面光（白光），OGP专利的SmartRing™LED环光
■摄像机：1/2″ 高分辨率彩色CCD，768x 494象素阵列
■影像处理：50:1次象素分辨率，256灰色级
■电力要求：115/230vac，50/60Hz，1Ф , 700W
■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ
■操作环境：15-30℃
■操作系统：Microsoft® WindowsTM XP Professional
■测量软件：OGP MeasureMind 3D测量软件
■XY平面精度：E2=(2.0+6L/1000)μm
■Z轴线性精度：E1=(3.5+6L/1000)μm
□XY平面精度：E2=(2.0+6L/1000)μm （X轴延伸到300mm）
□Z轴线性精度：E1=(2.5+6L/1000)μm （选用DRS-300或DRS-500激光、TP-20或者TP-200探针） |
|
|
|
