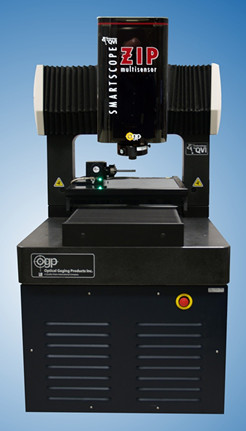

| OGP的ZIP 450是为适应较大零件提供影像和多元传感的落地式测量系统，它具有极好的可靠性和强大的操作性能。OGP的ZIP 450拥有450x450x200mm的XYZ平台测量行程，并可选择Y轴行程加长到610mm，或Z轴行程加长到300mm。ZIP 450既具有传统的影像测量优势，也有着强大的多元传感的测量本领，比如可在全自动运行的程序控制下伸缩自如的接触式或非接触式测头，或独特的可切换性TTL激光。直流伺服马达驱动带来精确的位置控制和迅捷的运行速度，而载重型铸铁和花岗岩结构确保了测量精度的稳定性和重复性。基于花岗岩的桥式设计集刚性的直角平台的测量优势与简便的夹具安装为一体。
■标配 □选配
■测量范围（XYZ）：450x 450x 200 mm
□Z轴延伸到300mm
□Y轴延伸到610mm
■测量系统尺寸（LWH）：138 x 102 x 168 cm，1039kg
■XYZ光栅尺分辨率：0.1 µm
■马达驱动：直流伺服马达
■平台速度：Z轴100mm/秒；X，Y轴 250mm/秒
■工作台：带有夹具孔的加固平台，可拆卸平板玻璃,，75kg承载力
■变焦镜：OGP专利所有的5:1 AccuCentric® 马达驱动、自动校准变焦镜, 校准位置达10个
■前置透镜：1.0x
■照明：LED背光（绿光）, TTL同轴LED表面光（白光），OGP专利的SmartRing™LED环光
■摄像机：1/2″ 高分辨率彩色CCD，768x 494象素阵列
■影像处理：10:1次象素分辨率，256灰色级
■电力要求：115/230vac，50/60Hz，1Ф , 700W
■额定温度：18-22℃ + 1℃/小时,30-80%湿度(无冷凝水),振动<0.001克,低于15HZ
■操作环境：15-30℃
■操作系统：Microsoft® WindowsTM XP Professional
■测量软件：OGP MeasureMind®3D多元传感测量软件
■XY平面精度：E2=(1.8+4L/1000)μm
■Z轴线性精度：E1=(2.5+5L/1000)μm
□Z轴线性精度：E1=(2.0+5L/1000)μm （选用2倍透镜/栅格投影仪）
□Z轴线性精度：E1=(1.5+5L/1000)μm （选用TTL激光或者DRS-2000激光）
□Z轴线性精度：E1=(1.4+5L/1000)μm （选用DRS-300或DRS-500激光、TP-20或者TP-200探针） |
|
|
|
